高溫高壓電站專用止回閥特點和用途：
|
產品型號 公稱壓力PN(MPa)
|
試驗壓力(MPa)
|
工作壓力(MPa)
|
工作溫度(℃)
|
|
|
強度試驗
|
密封試驗
|
|||
|
H44Y-160
|
24.0
|
17.6
|
16.0
|
425
|
|
H44Y -250
|
37.5
|
27.5
|
25.0
|
425
|
|
H44Y -420
|
63.0
|
46.2
|
42.0
|
425
|
|
序號 NO.
|
零件名稱 Part Name
|
碳鋼系列 Carbon Steel
|
合金鋼系列 Alloy steel
|
不銹鋼系列 Stainless Steel
|
|
|
ASTM
|
|||||
|
1
|
閥體/Body
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
2
|
閥座/ Seat Ring
|
A105
|
A182/304
|
A182/304
|
A182/316L
|
|
3
|
閥瓣/Disc
|
A105
|
A182/F304
|
A182/F304
|
A182/F316L
|
|
4
|
搖桿/Hinge
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
5
|
自密封川/Pressure Seat
|
304+夾柔性石墨/軟鋼
|
316+夾柔性石墨（或軟316）
|
316L+夾柔性石墨（或軟316L）
|
|
|
6
|
銷軸/Hinge Pin
|
A182F6
|
A182/F304
|
A182/F304
|
A182/F316L
|
|
7
|
閥蓋(芯)/Bonnet
|
A216/WCB
|
A217/WC9
|
A351/CF8
|
A351/CF3M
|
|
8
|
螺柱/Stud
|
A193/B7
|
A193/B16
|
A193/B8
|
A193/B8M
|
|
9
|
六角螺母/ Nut
|
A194/2H
|
A194/7
|
A194/8
|
A194/8
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
水、蒸汽、油品、硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～450℃
|
||
|
公稱壓力
|
公稱通徑
|

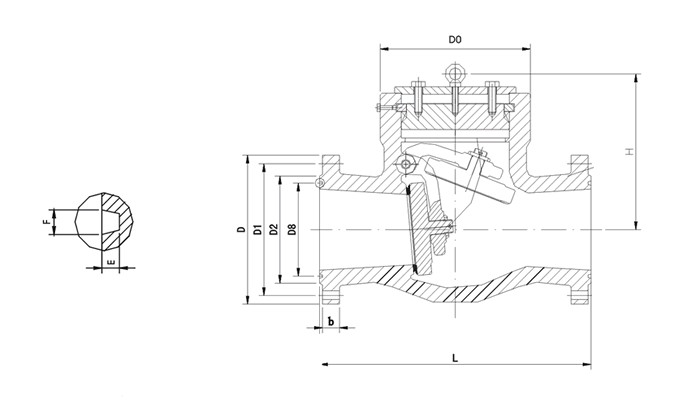

外形尺寸和連接尺寸/mm Dimensions
|
重量/kg
|
||||||||
|
PN(MPa)
|
DN(mm)
|
Weight
|
|||||||||
|
pressure
|
diameter
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
f2
|
Z-d
|
H
|
|
|
16.O
|
50
|
300
|
215
|
165
|
132
|
88
|
Mar-36
|
4
|
41146
|
251
|
49
|
|
65
|
340
|
245
|
1gO
|
152
|
11O
|
Mar-44
|
4
|
41151
|
282
|
58
|
|
|
80
|
380
|
260
|
205
|
168
|
121
|
Mar-46
|
4
|
41151
|
320
|
11O
|
|
|
1OO
|
430
|
300
|
240
|
200
|
150
|
Mar-48
|
4.5
|
8-34
|
356
|
162
|
|
|
125
|
500
|
355
|
285
|
238
|
176
|
Mar-60
|
4.5
|
8-41
|
393
|
214
|
|
|
150
|
550
|
390
|
318
|
270
|
204
|
Mar-66
|
4.5
|
12-41
|
430
|
267
|
|
|
200
|
650
|
480
|
400
|
345
|
260
|
Mar-78
|
4.5
|
12-48
|
470
|
318
|
|
|
250
|
750
|
580
|
485
|
425
|
313
|
Mar-88
|
4.5
|
12-54
|
514
|
370
|
|
|
25.O
|
50
|
368
|
21O
|
160
|
128
|
70
|
Mar-40
|
5
|
41146
|
310
|
63
|
|
65
|
419
|
260
|
203
|
165
|
97
|
Mar-48
|
5
|
41151
|
346
|
78
|
|
|
80
|
470
|
290
|
230
|
190
|
116
|
Mar-54
|
5
|
8-34
|
385
|
92
|
|
|
1OO
|
546
|
360
|
2g2
|
245
|
138
|
Mar-66
|
6
|
8-41
|
406
|
168
|
|
|
125
|
673
|
385
|
318
|
270
|
170
|
Mar-76
|
6
|
12-41
|
534
|
220
|
|
|
150
|
705
|
440
|
360
|
305
|
190
|
Mar-82
|
6
|
12-45
|
560
|
270
|
|
|
200
|
832
|
535
|
440
|
380
|
245
|
Mar-92
|
6
|
12-51
|
318
|
320
|
|
|
250
|
991
|
670
|
572
|
508
|
319
|
110-3
|
6
|
16-55
|
673
|
390
|
|
|
零件名稱
|
材料牌號
|
|||
|
閥體
|
WCB
|
WC1
|
WC6
|
WC9
|
|
閥座
|
25
|
15Cr1MoA
|
12Cr1MoVA
|
|
|
閥瓣
|
WCB
|
WCI
|
WC6
|
WC9
|
|
搖桿
|
WCB
|
WCI
|
WC6
|
WC9
|
|
閥蓋
|
25
|
15Cr1MoA
|
12Cr1MoVA
|
|
|
密封環
|
1Cr17Ni2
|
20Cr1MoVA
|
||
|
密封環
|
S軟鋼（增強柔性石墨）
|
S軟鋼
|
F軟鋼
|
|
|
公稱通徑
CL1500Lb |

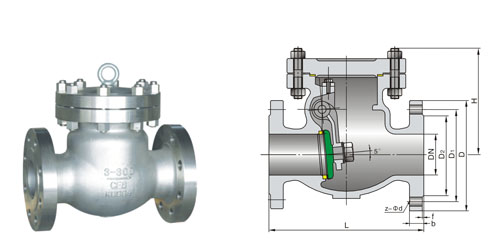

外形和連接尺寸
|
重量（Kg）
|
||
|
d
|
L
|
H
|
||
|
2 1/2
|
56
|
254
|
282
|
57
|
|
3
|
64
|
325
|
300
|
57
|
|
4
|
84
|
406
|
350
|
80
|
|
5
|
100
|
483
|
425
|
115
|
|
6
|
126
|
559
|
400
|
180
|
|
8
|
158
|
711
|
490
|
270
|
|
10
|
200
|
864
|
540
|
430
|
|
12
|
250
|
991
|
650
|
630
|
|
14
|
280
|
1067
|
710
|
1400
|
|
公稱通徑
CL2000Lb |
外形和連接尺寸
|
重量（Kg）
|
||
|
d
|
L
|
H
|
||
|
2 1/2
|
50
|
330
|
240
|
40
|
|
3
|
60
|
368
|
305
|
60
|
|
4
|
80
|
457
|
315
|
95
|
|
5
|
96
|
533
|
409
|
170
|
|
6
|
118
|
610
|
465
|
186
|
|
8
|
147
|
762
|
528
|
415
|
|
10
|
180
|
914
|
613
|
658
|
|
12
|
222
|
1041
|
680
|
1200
|
|
14
|
254
|
118
|
745
|
1638
|
|
公稱通徑
CL2500Lb |
外形和連接尺寸
|
重量（Kg）
|
||
|
d
|
L
|
H
|
||
|
3
|
54
|
368
|
297
|
44
|
|
4
|
70
|
457
|
385
|
110
|
|
5
|
86
|
533
|
410
|
130
|
|
6
|
104
|
610
|
455
|
192
|
|
8
|
130
|
762
|
557
|
466
|
|
10
|
162
|
914
|
615
|
730
|
|
12
|
210
|
1041
|
715
|
1120
|
|
14
|
234
|
1118
|
790
|
1495
|
|
16
|
264
|
1245
|
815
|
1950
|
|
18
|
304
|
1397
|
815
|
2400
|
訂貨須知：
一、①高溫高壓電站專用止回閥產品名稱與型號②高溫高壓電站專用止回閥口徑③高溫高壓電站專用止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門高溫高壓電站專用止回閥型號，請按高溫高壓電站專用止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
