一、YC24D二位四通電磁閥用途及原理：

凱斯特牌YC24D二位四通電磁閥是零起動直式電磁滑閥。在工作系統中，電磁鐵接受電信號，使推動閥芯換向，改變介質流通方向，電信號消失后，閥芯靠彈簧自動復位，達到自動控制的目的，并帶有電動裝置。它結構簡單、動作可靠、維修方便、密封性能好、耐振、壽命長等優點，特別適合于鋼鐵、鑄造、排污等環境條件惡劣的工作場所。

二、YC24D二位四通電磁閥技術參數：

公稱通徑：15MM 公稱壓力：1.6MPa 工作壓力：0~1.0MPa 流通介質：水液、空氣、油等無腐蝕性液體 介質溫度：≤60℃(不凍結) 允許溫升：85℃ 工作壽命：60萬天/次電源電壓：AC220V DC24V 消耗功率：20W左右

三、YC24D二位四通電磁閥安裝及維修：

1、電磁滑閥可任意位置安裝。2、安裝時，P為介質進口，“A"、“B"為介質出口，，“O"為排放口。3、接管螺紋為G1/2(或可按用戶要求改為M20×1.5)見外形尺寸圖。4、管路連接處不得漏氣，按管前需先用干燥壓縮空氣將管道內灰塵及臟物吹凈，并且閥前要安裝大于100目的過濾器。5、閥的故障：有通電不換向；停電不復位；泄漏三種。故障原因：線圈可能燒掉或連接不牢固；閥芯卡??；彈簧損壞，密封圈破損等。排除故障：更換線圈或重新連接；清洗閥芯，更換彈簧，密封件。

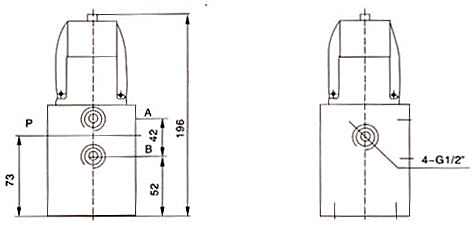

四、YC24D二位四通電磁閥安裝圖：

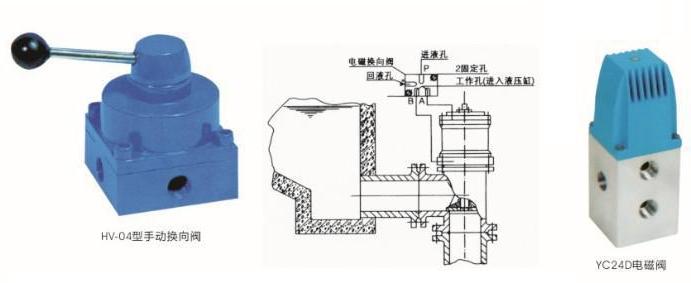

五、YC24D二位四通電磁閥結構圖：

六、YC24D二位四通電磁閥訂貨須知：

• 1.YC24D二位四通電磁閥閥體材質(鋁)；

  2.YC24D二位四通電磁閥口徑規格(DN15)；

  3.YC24D二位四通電磁閥公稱壓力(1.6MPa)

  4.YC24D二位四通電磁閥工作壓力(0-1.0MPa)

  5.YC24D二位四通電磁閥使用介質(水液、空氣、油等無腐蝕性液體等)；

  6. YC24D二位四通電磁閥介質溫度(-18≤60℃(不凍結))

  7.YC24D二位四通電磁閥電源電壓(AC220V， DC24V )
