產品匯總

Z1仿、Z2仿系列帶吹掃孔閘閥

- 產品型號:
- Z1仿、Z2仿系列
- 產品口徑:
- 40-500mm
- 產品壓力:
- 1.0-10.0Mpa
- 產品材質:
- 鑄鐵、碳鋼、不銹鋼、合金鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[Z1仿、Z2仿41Y系列帶吹掃孔閘閥]的詳細資料：

產品名稱：帶吹掃孔閘閥

產品型號：Z1仿41Y、Z2仿41Y

產品簡介：Z1仿41Y、Z2仿41Y系列帶吹掃孔閘閥廣泛應用于水處理、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。產品暢銷全國各地及東南亞地區,優質的質量，高效的服務，深得用戶的信賴和廣泛的贊譽。
閘閥具有以下優點：
    1. 流體阻力小 , 密封面受介質的忡刷和侵蝕小。
    2. 開閉較省力。
    3. 介質流向不受限制 , 不擾流、不降低壓力。
    4. 形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

主要特點及用途：

1. 本系列閘閥主體為楔式單閘板雙向密封、結構簡單、緊湊、密封可靠。

2. 吹掃裝置可對易結焦、顆粒狀介質的管路、閥門等進行清洗、沖刷、有效地提高系統的使用壽命。

Z1仿、Z2仿系列帶吹掃孔閘閥適用于水、蒸氣、煙氣、油品或霧狀、粉未狀、顆粒狀等介質的管路上，作為啟閉裝置用，尤其適用于石化行業輸油和催化裂變系統，起啟閉、清洗沖刷管道作用。

二、主要性能規范：

試驗壓力	公稱壓力PN（MPa）
試驗壓力	1.6	2.5	4.0	6.4	10.0
強度試驗	2.4	3.8	6.0	9.6	15.0
上密封試驗	1.8	2.8	4.4	7.0	11.0
密封試驗	1.8	2.8	4.4	7.0	11.0

三、閥體材料及適用范圍：

型號	閥體材料	適用介質	適用溫度（℃）
Z1仿、Z2仿41H	WCB	水、蒸汽、煙氣、油品或霧狀、粉末狀、顆粒狀。	≤425
Z1仿、Z2仿41Y	鉻鉬鋼		≤550
Z1仿、Z2仿41Y	鉻鎳鈦鋼		≤650
Z1仿、Z2仿41Y	高鎳鉻鋼		≤900

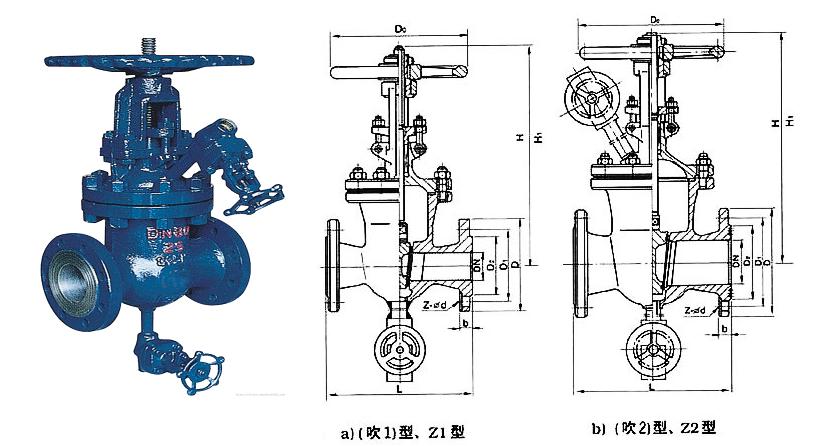

四、主要尺寸主要外型和連接尺寸： Main Extemal and Connecting Dimensions

型號 Model number	公稱通經 Nominal diameteter	主要外形和連接尺寸Main Extemal and Connecting Dimensions										Z1仿重量（KG）weight	Z2仿重量（KG） weight
型號 Model number	公稱通經 Nominal diameteter	L	H	D	D1	D2	f	b	F	z-d	D0	Z1仿重量（KG）weight	Z2仿重量（KG） weight
Z1仿41H-16C Z2仿41H-16C Z1仿41Y-16i Z2仿41Y-16i Z1仿41Y-16PI Z2仿41Y-16PI Z1仿41Y-16PⅡ Z2仿41Y-16PⅡ	50	250	362	160	125	100	3	16	195	4-18	250	29	32
	65	270	395	180	145	120	3	18	202	4-18	250	33	36
	80	280	426	195	160	135	3	20	210	8-18	300	46	49
	100	300	470	215	180	155	3	20	225	8-18	300	63	66
	125	325	520	245	210	185	3	22	242	8-18	350	98	102
	150	350	590	280	240	210	3	24	260	8-23	350	125	128
	200	400	725	335	295	265	3	26	283	12-23	400	185	188
	250	450	765	405	355	320	3	30	3120	12-25	450	260	263
	300	500	1000	460	410	375	3	30	340	12-25	550	365	368
	350	550	1140	520	470	435	4	34	372	16-25	600	498	502
	400	600	1285	580	525	485	4	36	405	16-30	650	685	688
Z1仿41H-25 Z2仿41H-25 Z1仿41Y-25i Z2仿41Y-25i Z1仿41Y-25PI Z2仿41Y-25PI Z1仿41Y-25PⅡ Z2仿41Y-25PⅡ	50	250	32	160	125	100	3	20	195	4-18	250	31	34
	65	270	395	180	145	120	3	2S2	202	8-18	250	35	38
	80	280	426	195	160	135	3	22	210	8-18	300	47	50
	100	300	470	230	190	160	3	24	225	8-23	300	65	68
	125	325	520	270	220	188	3	28	242	8-25	350	100	103
	150	350	590	300	250	218	3	30	260	8-25	350	130	133
	200	400	725	360	310	278	3	347	283	12-23	400	195	198
	250	450	865	425	370	332	3	36	310	12-30	450	275	278
	300	500	100	485	430	390	4	40	340	16-30	550	392	395
	350	550	1140	550	490	448	4	44	372	16-34	650	535	538
	400	600	1285	610	550	505	4	48	405	16-34	700	742	745

五、主要外型和連接尺寸： Main Extemal and Connecting Dimensions

型號 Model number	公稱通經 Nominal diameteter	主要外形和連接尺寸Main Extemal and Connecting Dimensions												Z1仿重量（KG）weight	Z2仿重量（KG） weight
型號 Model number	公稱通經 Nominal diameteter	L	H	D	D1	D2	f	b	D6	f2	F	z-d	D0	Z1仿重量（KG）weight	Z2仿重量（KG） weight
Z1仿41H-40 Z2仿41H-40 Z1仿41Y-40i Z2仿41Y-40i Z1仿41Y-40PI Z2仿41Y-40PI Z1仿41Y-40PⅡ Z2仿41Y-40PⅡ	50	250	362	160	125	100	3	20	88	4	195	4-18	300	33	37
	65	280	395	180	145	120	3	22	110	4	202	8-18	300	38	42
	80	310	426	195	160	135	3	22	121	4	210	8-18	350	51	55
	100	350	470	230	190	160	3	24	150	4.5	225	8-23	350	80	84
	125	400	520	270	220	188	3	28	176	4.5	242	8-25	400	120	124
	150	450	590	300	250	218	3	30	204	4.5	260	8-25	400	148	152
	200	550	725	375	320	282	3	38	260	4.5	283	12-30	450	252	256
	250	650	865	445	385	345	3	42	313	4.5	310	12-34	550	355	359
	300	750	1000	510	450	408	3	46	364	5	340	16-34	650	540	544
	350	850	1140	570	510	465	4	52	422	5	372	16-34	750	690	694
	400	950	1285	655	585	535	4	58	474	4	405	16-41	850	960	964
Z1仿41H-64 Z2仿41H-64 Z1仿41Y-64i Z2仿41Y-64i Z1仿41Y-64PI Z2仿41Y-64PI Z1仿41Y-64PⅡ Z2仿41Y-64PⅡ	50	250	370	175	135	105	3	26	88	4	200	4-23	300	36	39
	65	280	405	200	160	130	3	28	110	4	210	8-23	300	45	49
	80	310	435	210	170	140	3	32	121	4.5	215	5-23	350	59	63
	100	350	480	250	200	168	3	32	150	4.5	232	8-25	400	90	94
	125	400	530	295	240	202	3	36	176	4.5	250	8-30	400	135	139
	150	450	605	340	280	240	3	38	204	4.5	268	8-34	450	168	172
	200	550	740	405	345	300	3	44	260	4.5	290	12-34	550	280	284
	250	650	880	470	400	352	3	48	313	4.5	318	12-1	650	392	396
	300	750	1015	530	460	412	4	54	364	4.5	350	6-41	750	585	589
	350	850	1160	595	525	475	4	60	422	5	382	16-41	800	740	744
	400	950	1310	670	585	525	4	66	474	5	415	16-48	900	990	1014

六、主要外型和連接尺寸： Main Extemal and Connecting Dimensions

Z1仿41H-100 Z2仿41H-100 Z1仿41Y-100i Z2仿41Y-100i Z1仿41Y-100PI Z2仿41Y-100PI Z1仿41Y-100PⅡ Z2仿41Y-100PⅡ	50	250	370	195	145	112	3	28	88	4	202	4-25	300	38	43
	65	280	405	220	170	138	3	32	110	4	215	8-25	300	53	58
	80	310	435	230	180	148	3	34	121	4	220	8-25	350	68	73
	100	350	480	265	210	172	3	38	150	4.5	240	8-30	400	102	107
	125	400	530	310	250	210	3	42	176	4.5	257	8-34	400	150	155
	150	450	605	350	290	250	3	46	204	4.5	275	12-34	450	187	192
	200	550	740	430	360	312	3	54	260	4.5	298	12-41	550	305	310
	250	650	880	500	430	382	3	60	313	4.5	325	12-41	650	425	430
	300	750	1015	585	500	442	4	70	364	4.5	360	16-48	750	625	630
	350	850	1160	655	560	498	4	76	422	5	395	16-54	850	785	790
	400	950	1310	715	620	558	4	80	474	5	428	16-54	950	1055	1060

訂貨須知：
一、①Z1仿、Z2仿系列帶吹掃孔閘閥產品名稱與型號②Z1仿、Z2仿系列帶吹掃孔閘閥口徑③Z1仿、Z2仿系列帶吹掃孔閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Z1仿、Z2仿系列帶吹掃孔閘閥型號，請按Z1仿、Z2仿系列帶吹掃孔閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

閘閥的缺點如下：
    1. 密封面之間易引起沖蝕和擦傷，維修比較困難。
    2. 外形尺寸較大，開啟需要一定的空間，開閉時間長。
    3. 結構較復雜。

閘閥的安裝與維護應注意以下事項：
    1. 手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
    2. 雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 )。
    3. 帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 )。
    4. 帶傳動機構的閘閥，按產品使用說明書的規定安裝。
    5. 如果閥門經常開關使用 , 每月至少潤滑一次。
