減壓閥系列
T44H/Y直接作用式波紋管減壓閥
    • 產品型號:
    • T44H/Y
    • 產品口徑:
    • 15-100mm
    • 產品壓力:
    • 1.0-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[直接作用式波紋管減壓閥]的詳細資料：
    產品型號：T44H/Y型
    產品名稱：直接作用式波紋管減壓閥
    產品特點：本系列減壓閥屬于直接作用式波紋管彈簧減壓閥。主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。本閥品調壓、穩壓動作靈敏平衡，適用于氣體和液體介質的管路使用。
    二、主要技術參數和性能指標：
    公稱壓力（MPa）
    0.6
    1.0
    1.6
    殼體試驗壓力（MPa）
    0.9
    1.5
    2.4
    密封試驗壓力（MPa）
    0.6
    1.0
    1.6
    最高進口壓力（MPa）
    0.6
    1.0
    1.6
    出口壓力范圍（MPa）
    0.05-0.4
    0.1-0.8
    0.1-1.0
    壓力特性偏差（MPa）△P2P
    GB12244-1989
    流量特性偏差（MPa）△P2G
    GB12244-1989
    最小壓差（MPa）
    0.1
    0.15
    0.15
    滲漏量
    GB12245-1989
    *：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
    三、主要零件材料：
    零件名稱
    零件材料
    閥體、閥蓋
    WCB
    底蓋
    WCB
    閥座、閥瓣
    2Cr13
    波紋管
    1Cr18N9Ti
    波紋管上墊
    2Cr13
    波紋管下墊
    2Cr13
    號向座
    2Cr13
    主閥彈簧
    50CrVA
    調節彈簧
    60S12Mn
    四、流量系數(Cv)：
    DN
    15
    20
    25
    32
    40
    50
    65
    80
    100
    Cv
    1
    2.5
    4
    6.5
    9
    16
    25
    36
    64

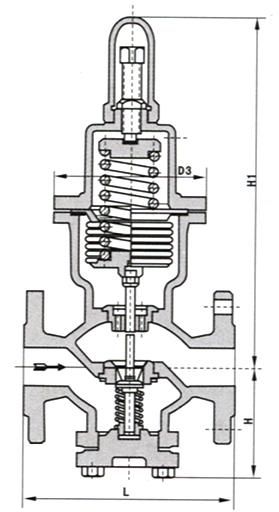

    五、凱斯特牌T44H/Y型波紋管減壓閥連接尺寸（PN0.6-1.6MPa）：
    公稱通徑DN
    外形尺寸
    連接尺寸
    L
    H
    H1
    PN1.6MPa
    PN1.6MPa
    PN1.6MPa
    0.6/1.0MPa
    1.6MPa
    D
    K
    n-Φ
    d
    C
    D
    K
    n-Φ
    d
    C
    D
    K
    n-Φ
    d
    C
    15
    140
    140
    290
    90
    80
    55
    4-12
    40
    12
    95
    65
    4-14
    45
    12
    95
    65
    4-14
    45
    14
    20
    140
    140
    295
    98
    90
    65
    4-12
    50
    12
    105
    75
    4-14
    55
    14
    105
    75
    4-14
    55
    14
    25
    160
    160
    295
    110
    100
    75
    4-12
    60
    14
    115
    85
    4-14
    65
    14
    115
    85
    4-14
    65
    14
    32
    1080
    180
    295
    110
    120
    90
    4-14
    70
    14
    135
    100
    4-18
    78
    16
    135
    100
    4-18
    78
    16
    40
    200
    200
    325
    125
    130
    100
    4-14
    80
    14
    145
    110
    4-18
    85
    16
    145
    110
    4-18
    85
    16
    50
    230
    230
    325
    125
    150
    110
    4-14
    90
    14
    160
    125
    4-18
    100
    16
    160
    125
    4-18
    100
    16
    65
    280
    325
    130
    160
    130
    4-14
    110
    14
    180
    145
    4-18
    120
    18
    180
    145
    4-18
    120
    18
    80
    310
    380
    160
    185
    150
    4-18
    125
    16
    195
    160
    4-18
    135
    18
    195
    160
    8-18
    135
    20
    100
    350
    380
    170
    205
    170
    4-18
    145
    16
    215
    180
    8-18
    155
    20
    215
    180
    8-18
    155
    20
    訂貨須知：
    一、①T44H/Y型波紋管減壓閥產品名稱與型號②T44H/Y型波紋管減壓閥口徑③T44H/Y型波紋管減壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的T44H/Y型波紋管減壓閥型號，請按T44H/Y型波紋管減壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
