ZSS/HRF電動襯氟O型球閥

- 產品型號:
- ZSS/HRF
- 產品口徑:
- 15-400mm
- 產品壓力:
- 1.6-2.5Mpa
- 產品材質:
- 鑄鐵碳鋼不銹鋼
聯系我們

產品說明

一、ZSS/HRF系列電動襯氟O型球閥詳細資料：

ZSS/HRF系列電動襯氟O型球閥是旋轉切斷型球閥它由電動執行機構和襯氟塑球閥兩部分組成。由于該閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的氟塑料FEP（簡稱F46）或PTFE（簡稱F4），故具有可靠的耐腐蝕性和密封性。能廣泛適用于化工、石油、冶金、醫藥、電力等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷。

產品特點：
1.耐腐蝕：閥體內腔及球體均包襯2.5～3㎜厚的F46或F4，能耐酸、堿、耐強腐蝕。
2.采用軟密封閥座，密封性能好。
3.體積小，重量輕，結構簡單，安裝維修方便。
4.流阻小，流通能力大。
5.如配用閥門定位器，可實現比例調節。
6.該閥可配各種型號的電動執行機構，配套成ZDRF－10/16C型電動襯氟塑O型球閥。

二、主要零部件材料及技術參數：

型式	直通二片式鑄造球閥
公稱通徑	G3/4、20、25、32、40、50、65、80、100、125、150mm
公稱壓力	PN1.0、1.6Mpa
連接形式	法蘭連接：密封面形式 RF
法蘭連接用緊固件	GB6170（六角螺母），GB5782（六角頭螺栓）或GB901（等長雙頭螺柱）
閥體材料	ZG230-450襯F4、CF8、CF8M、CF3襯F46或F4
適用溫度	襯F46　-30℃～+120℃　　襯F4　-30℃～+150℃
填料箱	WCB襯F4、CF8、CF8M、CF3襯F46或F4
填料密封箱	V形聚四氟乙烯(PTFE)，柔性石墨，PTFE
閥芯型式	圓柱形通孔帶桿球體
球芯材料	ZG230-150襯F46或F4、CF8、CF8M、CF3襯F46或F4
額定行程	90°
流量特性	快開，配定位器后近似等百分比

三、CH系列執行機構技術參數：

CH系列執行機構技術參數		閥體參數
電源	AC200/220V，50/60Hz	公稱通徑	DN10～300mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
動作范圍	0～90° 0～360°	泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
動作時間	15秒/30秒/60秒	執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構
保護裝置	過熱保護	流量特性	快開特性
環境溫度	-30°～60°	可調范圍	DN10-80	DN100-300
環境溫度	-30°～60°	可調范圍	250:1	350:1
手動操作	同附帶手柄操作	基本誤差	±1%
限位	電氣、機械二重限位	死區	≤1%
防護等級	相當于IP-65	回差	≤1%
位置測量	可選裝開關或電位計	適用溫度	密封面
驅動電機	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
進線接口	PE1/2〞進線線鎖		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

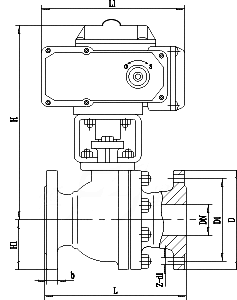

四、電動襯氟O型球閥連接尺寸Main External and Connection Dimension

DN (mm)		NPS (inch)			L	D			D1	D2		f			b			n-фd			W			D0			H			WT(kg)
					PN1.0MPa
15		1/2			130	95			65	45		2			14			4-14			120			-			80			2.5
20		3/4			130	105			75	55		2			16			4-14			140			-			90			3
25		1			140	115			85	65		2			16			4-14			160			-			100			4.5
32		11/4			165	135			100	78		2			18			4-18			160			-			110			5.7
40		11/2			165	145			110	85		3			18			4-18			200			-			120			7
50		2			203	160			125	100		3			20			4-18			250			-			135			9.5
65		21/2			222	180			145	120		3			20			4-18			300			-			145			15
80		3			241	195			160	135		3			22			4-18			350			-			185			19
100		4			305	215			180	155		3			22			8-18			400			-			195			33
125		5			356	245			210	185		3			24			8-18			500			-			210			58
150		6			394	280			240	210		3			24			8-23			-			200			450			93
200		8			457	335			295	265		3			26			8-23			-			240			490			155
250		10			533	390			350	320		3			28			12-23			-			240			550			210
PN1.6MPa
15		1/2	130			95		65		45			2			14			4-14			120			-			80			2.5
20		3/4	130			105		75		55			2			16			4-14			140			-			90			3
25		1	140			115		85		65			2			16			4-14			160			-			100			4.5
32		11/4	165			135		100		78			2			18			4-18			160			-			110			5.7
40		11/2	165			145		110		85			3			18			4-18			200			-			120			7
50		2	203			160		125		100			3			20			4-18			250			-			135			9.5
65		21/2	222			180		145		120			3			20			4-18			300			-			145			15
80		3	241			195		160		135			3			22			8-18			350			-			185			19
100		4	305			215		180		155			3			24			8-18			400			-			195			33
125		5	356			245		210		185			3			26			8-18			500			-			210			58
150		6	394			280		240		210			3			28			8-23			-			200			450			93
200		8	457			335		295		265			3			30			12-23			-			240			490			155
2.5MPa
15	1/2			130			95		65		45			2			16			4-14			120			-			80			2.5
20	3/4			130			105		75		55			2			16			4-14			140			-			90			3
25	1			140			115		85		65			2			16			4-14			160			-			100			4.5
32	11/4			165			135		100		78			2			18			4-18			160			-			110			5.7
40	11/2			165			145		110		85			3			18			4-18			200			-			120			7
50	2			203			160		125		100			3			20			4-18			250			-			135			9.5
65	21/2			222			180		145		120			3			22			8-18			300			-			145			15
80	3			241			195		160		135			3			22			8-18			300			-			185			19
100	4			305			230		190		160			3			24			8-23			-			200			195			33
125	5			356			270		220		188			3			28			8-25			-			200			210			58
150	6			394			300		250		218			3			30			8-25			-			200			450			93

訂貨須知：

一、①ZSS/HRF系列電動襯氟O型球閥產品名稱與型號②ZSS/HRF系列電動襯氟O型球閥口徑③ZSS/HRF系列電動襯氟O型球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZSS/HRF系列電動襯氟O型球閥型號，請按ZSS/HRF系列電動襯氟O型球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的專家為您審核把關。
