美標閘閥

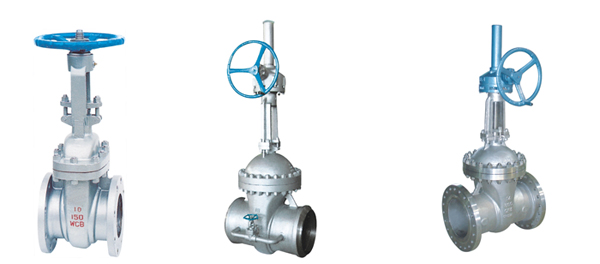

Z40H美標閘閥
    • 產品型號:
    • Z40H
    • 產品口徑:
    • 2-40"
    • 產品壓力:
    • 150-900LB
    • 產品材質:
    • WCB 不銹鋼
產品說明
  • 一、產品[Z40H美標閘閥]詳細資料：
    美標閘閥和法蘭閘閥是同屬一個類型的閥門，區別在它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。閘閥在管路中主要用來做切斷、廣泛采用的一種新型閥門。
    美標閘閥特點及優點
    ●閥門承壓件采用精密鑄造工藝澆鑄，表面質量手輪采用可鍛鑄鐵鑄造，造型配合手柄，適當增加摩擦力，方便開啟。并示有明顯的“開”、“關”標志。
    ●閥桿螺母采用高鎳球鐵，“T”形螺紋與閥桿配合傳遞力矩。
    ●閥蓋上設有油杯，可定期補充固體潤滑油，保持輕松啟閉。
    ●填料壓蓋和壓套分體設計，保證閥桿的同心度。合理的填料函設計，確保閥門沒有外漏，符合環保要求。
    ●閥蓋設有上密封圈，符合美國石油協會API標準。
    ●閥門的中法蘭連接螺栓采用雙頭螺栓，方便維修、拆卸。
    ●閥桿頭部整體鍛造，與閥瓣通過“T”型槽連接，保證強度。
    ●DN250以下的鑄件為精密鑄造，每批鑄件都有爐號標識，便于跟蹤。
    美標閘閥設計與制造標準：
    ●設計與制造：API600　API6D　GB12234
    ●法蘭尺寸：ANSIB 16.5　JB/T79　GB9113
    ●壓力溫度：ANSSIB 16.34
    ●結構長度：ANSIB16.10　GB12221
    ●對焊連接尺寸：ANSIB 16.25
    ●檢驗與試驗：API598　JB/T9092
    美標閘閥可更換閥座一定的磨損余量
    　　閘閥的閥座與閥體連接是采用螺紋式連接，方便維修、更換。閥座的靜密封面經過精密研磨并用專用工具旋入閥體，實現可靠的密封。
    　　閘板密封面比閥座密封面寬出一定的余量，并保證閥門在未使用前閘板密封面底線與閥座密封面底線在同一高度，使閥門在使用一定時間后即使磨損也不會減少必須保證的密封面寬度。

    二、產品執行標準



    設計與制造

    結構長度

    法蘭尺寸

    對焊邊接尺寸

    壓力 -溫度

    試驗 -檢驗

    API6D、600

    ANSI B16.10

    ANSI B16.5

    ANSI B16.25

    ANSI B16.34

    API598、API6D



    三、產品性能規范



    公稱壓力 (LB)

    強度試驗

    水密封試驗

    氣密封試驗

    MPa

    Lbf/in2

    MPa

    Lbf/in2

    MPa

    Lbf/in2

    150

    3.1

    450

    2.2

    315

    0.5～0.7

    60～100

    300

    7-8

    1125

    5.6

    815

    600

    15.3

    2225

    11.2

    1630

    900

    23.1

    3350

    16.8

    2440

    1500

    38.4

    5575

    28.1

    4080

    2500

    64.6

    9367

    47.4

    6873



    四、主要零件材料及性能



    體、蓋、瓣

    閥桿

    密封面

    墊片 (環)

    填料

    工作溫度 (℃)

    適用介質

    WCB

    2Crl3

    13Cr
    STL
    本體材料
    PTFE
    尼龍

    增強柔性石墨
    13Cr/柔性石墨
    SFB-2
    08軟鋼
    F304L
    F316L

    柔性石墨
    增強柔性石墨
    SFB/260
    SFP/260
    PTFE

    ≤425

    水、蒸汽、油品

    ≤450

    WC1

    38CrMoA1
    25Cr2Mov

    C6

    ≤540

    WC9

    ≤570

    C5 C12

    ≤540

    CF8

    F304

    ≤600

    硝酸、醋酸、尿素

    CF3

    F316

    CF8M

    F304L

    CF3M

    F316L

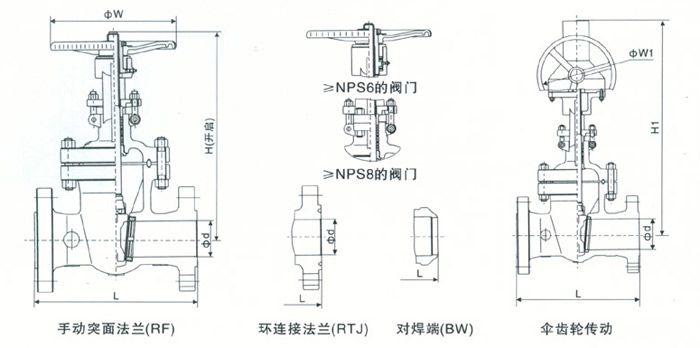

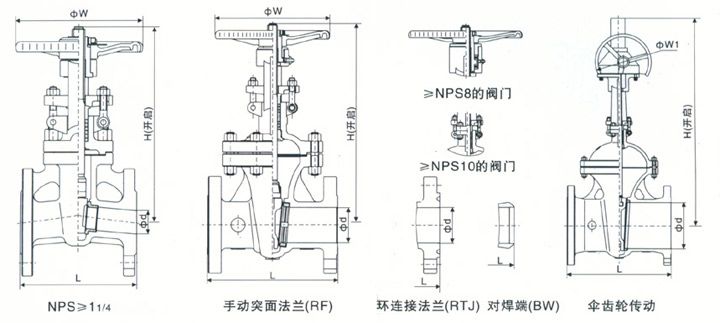

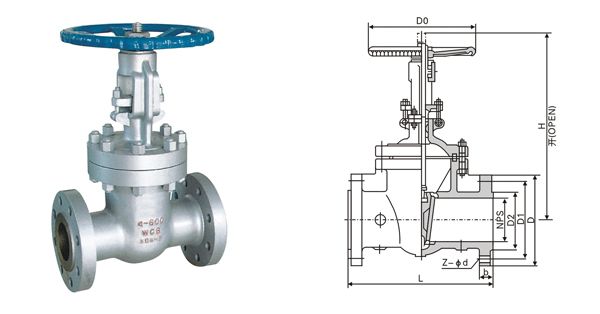

    五、主要外形和連接尺寸                單位Unit：mm



    磅級 規格 通徑 DN 單位 L H(全開) D D1 D2 b Z-φd Do
    150Lb 2 50 in 7.00 16.10 6.00 4.75 3.62 0.75 4-0.75 8.00
    mm 178 409 152 120.5 92 19.1 4-19 200
    3 80 in 8.00 20.00 7.50 6.00 5.00 0.94 4-0.75 1.00
    mm 203 570 90 152.5 127 23.9 4-19 250
    4 100 in 9.00 23.20 9.00 7.50 6.19 0.94 8-0.75 10.00
    mm 229 590 229 195.5 157 23.9 8-19 250
    6 150 in 10.50 24.80 11.00 950 8.50 1.00 8-0.88 12.00
    mm 267 630 279 241.5 216 25.4 8-22 300
    8 200 in 11.50 37.80 13.50 11.75 10.62 1212 8-0-88 3.88
    mm 292 960 343 298.5 270 28.5 8-22 350
    10 250 in 13.00 45.60 16.00 14.25 12.75 119 12-1.00 15.70
    mm 330 1158 406 362 324 30.2 12-25 400
    12 300 in 14.00 54.30 19.00 17.00 15.00 1.25 12-1.00 17.70
    mm 356 1378 483 432 381 31.8 12-25 450
    14 350 in 15.00 60.75 21.00 18.75 16.25 1.38 12-1.12 19.70
    mm 381 1543 533 476.5 413 35 12-29 500
    16 400 in 16.00 68.40 23.50 21.25 18.50 1.44 16-1.12 23.60
    mm 406 1738 597 539.5 470 36.6 16-29 600
    18 450 in 17.00 74.10 25.00 22.75 21.00 1.56 16-1.25 23.60
    mm 432 1959 635 578 533 39.7 16-23 600
    20 500 in 18.00 87.20 27.50 25.00 23.00 1.69 20-1.25 26.80
    mm 457 2214 698 635 584 42.9 20-32 680
    24 600 in 20.00 102-3 32.00 29.50 27.25 1.88 20-1.38 29.90
    mm 508 2599 813 749.5 692 47.7 20-38 760
    30 750 in 24.00 125.3 38.75 36.00 33.75 2.94 28-1.38 36.00
    mm 610 3183 985 914 857 74.5 28-35 915
    36 900 in 28.00 147.00 46.00 42.75 40.25 3.56 32-1.62 36.00
    mm 711 3737 1170 1086 1022 90.5 32-41 915





    六、主要外形和連接尺寸               單位Unit：mm



    磅級 規格 通徑 單位 L H(全開) D D1 D2 b Z-φb D0
    300Lb 2 50 in 8.50 16.70 6.5 5.00 3.62 0.88 8-0.75 8.0
    mm 216 424 165 127 92 22.3 8-19 200
    3 80 in 11.15 21.00 8.25 6.62 5.00 1.12 8-0.88 10
    mm 283 535 210 168 127 28.5 8-22 250
    4 100 in 12.00 24.20 10.0 7.88 6.19 1.25 8-0.88 10
    mm 305 615 254 200 157 31.8 8-22 250
    6 150 in 15.87 31.30 12.50 10.62 8.50 1.44 8-0.88 14
    mm 403 795 318 270 216 36.6 12-22 350
    8 200 in 16.50 39.90 15.0 13.0 10.62 1.62 12-1.0 15.7
    mm 419 1012 381 330 270 41.3 12-25 400
    10 250 in 18.00 48.50 17.50 15.25 12.75 1.88 16-1.12 17.7
    mm 457 1231 444 387.5 324 47.7 16-29 450
    12 300 in 19.75 57.0 20.50 17.75 15.00 2.00 16-1.25 19.7
    mm 502 1450 521 451 381 50.8 16-32 500
    14 350 in 30.00 64.8 23.00 20.25 16.25 2.12 20-1.25 23.6
    mm 762 1645 584 514.5 413 54.0 20-32 600
    16 400 in 33.00 72.50 25.50 20.25 18.50 2.25 20-1.38 23.6
    mm 838 1814 648 571.5 470 57.2 20-35 600
    18 450 in 36.00 76.50 28.00 24.75 21.00 2.38 24-1.38 26.8
    mm 914 1943 711 628.5 533 60.4 24-35 680
    20 500 in 39.00 84.80 30.50 27.0 23.00 2.50 24-1.38 38
    mm 991 2154 775 686 584 63.5 24-35 760
    24 600 in 45.00 100.50 36.0 32.0 27.25 2.75 24-1.62 36
    mm 1143 2553 914 813 692 69.9 24-41 915


    磅級 規格 通徑 單位 L H(全開) D D1 D2 b Z-φb D0
    600Lb 2 50 in 11.50 18 6.5 5.00 3.62 1.0 8-0.75 10
    mm 292 458 165 127 92 25.4 8-19 250
    3 80 in 14.00 22.50 8.25 6.62 5.00 1.25 8-0.88 10
    mm 356 570 210 168 127 31.8 8-22 250
    4 100 in 17.00 27.2 10.75 8.50 6.19 1.5 8-1.0 14
    mm 432 390 273 216 157 38.1 8-25 350
    6 150 in 22 35.8 14 11.50 8.50 1.88 12-1.12 18
    mm 559 910 356 292 216 47.7 12-29 450
    8 200 in 26.00 41.9 16.5 13.75 10.62 2.19 12-1.25 19.7
    mm 600 1064 419 349 270 55.6 12-32 500
    10 250 in 31.00 49.5 20 17.00 12.75 2.5 16-1.38 23.6
    mm 787 1257 508 432 324 63.5 16-35 600
    12 300 in 33 57.8 22 19.25 15.00 2.62 20-1.38 26.8
    mm 838 1468 559 489 381 66.7 20-35 680
    14 350 in 35 63.9 23.75 20.75 16.25 2.75 20-1.50 26.9
    mm 889 1623 603 527 413 69.9 20-38 760
    16 400 in 39 71.5 27 23.75 18.50 3.0 20-1.62 26.9
    mm 991 1816 686 603 470 76.2 20-41 760
    18 450 in 43 82.7 29.25 25.75 21.00 3.25 20-1.75 36
    mm 1092 21.00 743 654 533 82.6 20-45 915
    20 500 in 47 88.6 32 28.5 23.00 3.5 24-1.75 37.4
    mm 1194 2250 813 724 584 88.9 24-45 950
    24 600 in 55 107.5 37 33.0 27.25 4.0 24-2.0 39.4
    mm 1397 2730 940 838 692 102 24-51 1000



    訂貨須知：
    一、①美標閘閥產品名稱與型號②美標閘閥口徑③美標閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特的美標閘閥型號，請按美標波紋管閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
