美標閥
Z41Y日標楔式閘閥
    • 產品型號:
    • Z41Y
    • 產品口徑:
    • 2-20"
    • 產品壓力:
    • 10-20K
    • 產品材質:
    • WCB 不銹鋼
產品說明
  • 一、產品[Z41Y日標楔式閘閥]詳細資料：
    產品結構用途：閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，美標閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , 最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 50, 介質溫度不高時為 2°52＇。楔式閘閥的閘板可以做成一個整 體，叫做剛性閘板；也可以做成能產生微量變形的閘板 , 以改善其工藝性，彌補密封面角度在加工過程中產生的偏差 , 這種閘板叫做彈性閘板。
    　　法蘭連接鋼制閘閥適用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作溫度-29～425℃（碳鋼）及-40～500℃（不銹鋼）的名種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。
    　　通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。
    結構特點：
    ①產品設計制造符合國外先進標準要求，密封可靠，性能優良。
    ②結構設計緊湊合理，造型美觀。
    ③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
    ④閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，可適用于各種壓力、溫度及介質工況。
    ⑤采用國內外多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

    二、日標閘閥應用規范
    設計與制造   Design and Manufacture
    結構長度
    Face To Face
    法蘭尺寸
     Flange Dimension
    壓力-溫度
    Pressure Temperature Lating
    試驗-檢驗Inspection and Test
    JIS B2073 B2083
    JIS B2002
    JIS B2212 B2214
    JIS B2073 B2083
    JIS B2003

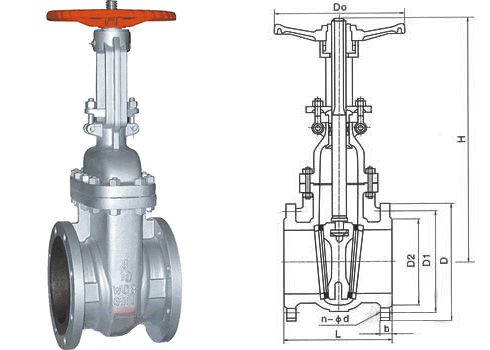

    三、10K級主要尺寸和重量   Size Main Dimensions and Weight
    DN mm
    in
    L
    D
    D1
    D2
    b
    n-φd
    H
    D0
    W(kg)
    50
    2
    178
    155
    120
    100
    16
    4-19
    409
    200
    24
    65
    21/2
    190
    175
    140
    120
    18
    4-19
    535
    250
    31
    80
    3
    203
    185
    150
    130
    18
    8-19
    570
    250
    40
    100
    4
    229
    210
    175
    155
    18
    8-19
    590
    250
    55
    150
    6
    267
    280
    240
    215
    22
    8-23
    630
    300
    90
    200
    8
    292
    330
    290
    265
    22
    12-23
    960
    350
    145
    250
    10
    330
    400
    355
    325
    24
    15-25
    1158
    400
    230
    300
    12
    356
    450
    400
    370
    24
    16-25
    1378
    450
    330
    350
    14
    381
    490
    445
    415
    26
    16-25
    1543
    500
    460
    400
    16
    406
    560
    510
    475
    28
    16-27
    1738
    600
    600
    450
    18
    432
    620
    565
    530
    30
    20-27
    1959
    600
    980
    500
    20
    457
    675
    620
    585
    30
    20-27
    2214
    680
    960
    20K級主要尺寸和重量   Size Main Dimensions and Weight
    50
    2
    216
    155
    120
    100
    18
    8-19
    480
    200
    32
    65
    21/2
    241
    175
    140
    120
    20
    8-19
    510
    250
    39
    80
    3
    283
    200
    160
    135
    22
    8-23
    580
    280
    55
    100
    4
    305
    225
    185
    160
    24
    8-23
    700
    350
    80
    150
    6
    403
    305
    260
    230
    28
    12-25
    940
    400
    160
    200
    8
    419
    350
    305
    275
    30
    12-25
    1190
    450
    250
    250
    10
    457
    430
    380
    345
    34
    12-27
    1390
    500
    370
    300
    12
    502
    480
    430
    395
    35
    16-27
    1600
    500
    560
    350
    14
    762
    540
    480
    440
    40
    16-33
    1750
    600
    870
    400
    16
    838
    605
    540
    495
    46
    16-33
    1900
    600
    1150
    450
    18
    914
    675
    605
    560
    48
    20-33
    2320
    650
    1270
    訂貨須知：
    一、①日標閘閥產品名稱與型號②日標閘閥口徑③日標閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特的日標閘閥型號，請按日標閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
