電站閥
Z961Y高溫高壓電站閘閥
    • 產品型號:
    • Z961Y
    • 產品口徑:
    • 100-350mm
    • 產品壓力:
    • 100-170V
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[Z961Y高溫高壓電動電站閘閥]詳細資料：
    Z961Y、Z962Y高溫高壓閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。
    產品引用標準：1、制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定； 2、 結構長度按E101的規定或按用戶提供尺寸3、焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

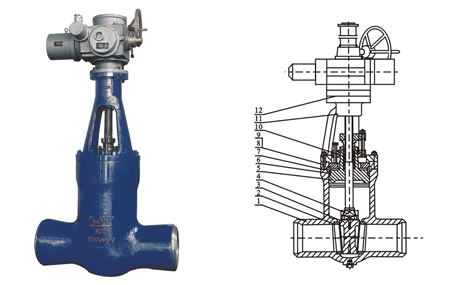

    Z961Y、Z962Y產品結構特點：
    1、中部無閥蓋壓力自緊式連結
    2、閘板為要楔式彈性單閘板或楔式雙閘板結構
    3、閘板/閥座雙面堆焊鉆基硬質合金
    4、抗高溫蠕變?cè)O(shè)計
    5、閥桿采用滲氮型沉淀硬化不銹鋼
    6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動
    二、Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥主要性能參數
    型號
    工作壓力/MPa
    適用溫度/℃
    適用介質
    Z961Y-P54100V
    10
    ≤540
    水、蒸汽等
    ≤570
    Z961Y-P54140V
    14
    ≤540
    ≤570
    Z961Y-P54170V
    17
    ≤540
    ≤570

    三、Z961Y-P54100V、Z961Y-P54140V、Z961Y-P54170V 型高溫高壓電動電站閘閥零部件材料

    型號
    材料
    閥體、閥蓋
    閘板
    閥座
    閥桿
    Z961Y-P54100V
    鉻鉬釩鋼
    鉻鉬釩鋼堆焊鈷鉻鎢
    鉻鉬釩鋼堆焊鈷鉻鎢
    滲氟鋼
    Z961Y-P54140V
    Z961Y-P54170V

    四、Z961Y-P54100V 型高溫高壓電動電站閘閥主要外形及結構尺寸

    DN
    L
    d
    H
    L1
    D0
    轉矩/N·m
    重量/kg
    125
    600
    100
    1036
    -
    -
    970
    308
    150
    700
    155
    1392
    1052
    305
    1800
    500
    175
    759
    175
    1485
    1052
    305
    2700
    664
    225
    850
    200
    1650
    1052
    305
    2700
    867
    250
    900
    222
    1795
    1154
    458
    1800
    1203
    300
    1254
    294
    2080
    1154
    458
    2000
    2125

    五、Z961Y-P54140V 型高溫高壓電動電站閘閥主要外形及結構尺寸

    DN
    L
    d
    H
    L1
    D0
    轉矩/N·m
    重量/kg
    100
    458
    105
    870
    911
    305
    970
    257
    125
    600
    132
    1115
    911
    305
    970
    350
    150
    700
    183
    1390
    1052
    305
    1200
    500
    175
    750
    175
    1485
    1052
    458
    1800
    664
    225
    850
    217
    1650
    1052
    458
    2700
    960
    250
    900
    261
    1795
    1154
    458
    4000
    1203
    300
    1300
    305
    1700
    1378
    610
    4000
    2180
    350
    1550
    338
    715
    2536
    610
    5800
    5591

    六、Z961Y-P54170V 型高溫高壓電動電站閘閥主要外形及結構尺寸

    DN
    L
    d
    H
    L1
    D0
    轉矩/N·m
    重量/kg
    100
    550
    105
    140
    911
    305
    970
    257
    125
    600
    124
    1115
    1052
    305
    1200
    350
    150
    700
    150
    1390
    1052
    305
    2000
    520
    175
    750
    175
    1485
    1052
    458
    2000
    680
    225
    850
    217
    1650
    1052
    458
    2700
    990
    300
    1397
    265
    2265
    1378
    610
    4000
    2632
    350
    1550
    368
    2536
    1378
    610
    5800
    2600

    訂貨須知：
    一、①Z961Y國標電站閘閥產品名稱與型號②Z961Y國標電站閘閥口徑③Z961Y國標電站閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的Z961Y國標電站閘閥型號，請按Z961Y國標電站閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://hebiren.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
