疏水閥系列
CS11H浮球式蒸汽疏水閥
    • 產品型號:
    • CS11H
    • 產品口徑:
    • 15-50mm
    • 產品壓力:
    • 1.0-2.5MPa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[CS11H型自由浮球式蒸汽疏水閥]詳細資料:
    CS11H型自由浮球式蒸汽疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。
    二、工作原理
    自由浮球式蒸汽疏水閥根據浮力的原理，內部只有一個精細硬度的不銹鋼空心浮球，既是浮子又是啟閉件，無易損零件，使用壽命很長。裝置剛起動時，管道內出現空氣和低溫冷凝水，手動排空氣能迅速排除不凝結氣體，疏水閥開始進入工作狀態，低溫冷凝水流進疏水閥，凝結水的液位上升，浮球上升，開啟閥門。裝置很快提升溫度，管道內溫度上升到飽和溫度之前，自動排空氣已經關閉；裝置進入正常運行狀況，凝結水減少，液位下降，浮球隨液位升降調節閥孔流量；當凝結水停止進入時，浮球隨介質流向逼近閥座，關閉閥門。使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水陰汽的作用。自由浮球式蒸汽疏水閥的閥座總處于液位以下，開成水封，無蒸汽泄漏。
    三、結構特點：
    ①能拓飽和凝結水，回執設備內不含有水先積聚，從而獲得最高的加熱效率。
    ②蒸汽壓力變化時，不受影響，能連續工作性能穩定。
    ③漏汽變幻無常小，采用先進研磨工藝制造，浮球精度高，密封性能好。
    ④自動排空氣性能好。⑤壽命長，浮球的整個球面都可以做密封面，無集中磨損。
    四、主要技術參數和性能指標:
    公稱通徑（ DN ）： 15-150 ；
     公稱壓力（ PN ）： 1.6-4.0Mpa ；
    最高工作壓力 (PMO) ： 0.2-1.6 Mpa ；
    最高工作溫度 (TMO) ： 350 ℃；
    工作介質：蒸汽凝結水；
     無負荷漏氣率小于 3% ；過冷度 0.5%
     最高工作壓力

    排量圖

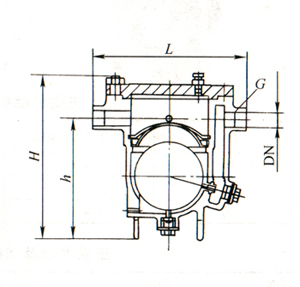

    五、凱斯特牌自由浮球式蒸汽疏水閥主要外形尺寸：
    尺寸
    型號
    CS11H-A-150Lb
    口徑DN
    15
    20
    25
    L
    120
    120
    120
    H
    170
    170
    170
    H1
    80
    80
    80
    六、凱斯特牌自由浮球式蒸汽疏水閥主要外形尺寸：
    型號
    公稱通徑
    L
    D
    T
    G
    C
    n-Φd
    H
    CS41H-150Lb
    1/2〞
    15
    210
    89
    12
    35
    60.5
    4-15
    175
    3/4〞
    20
    210
    89
    12
    43
    70
    4-15
    175
    1〞
    25
    210
    108
    12
    51
    79.5
    4-15
    175
    Cs41h-300Lb
    1/2〞
    15
    210
    95
    15
    35
    66.5
    4-15
    175
    3/4〞
    20
    210
    117
    16
    43
    82.5
    4-19
    175
    1〞
    25
    210
    124
    18
    51
    89
    4-19
    175
    七、凱斯特牌自由浮球式蒸汽疏水閥主要外形尺寸：
    型號（DN）
    公稱通徑
    公稱壓力PN（MPa）
    管螺紋G/in
    外形尺寸
    CS11H-16/25-3NL
    15
    1.6
    2.5
    G1/2
    125
    20
    G3/4
    125
    25
    G1
    125
    32
    G11/4
    200
    40
    G11/2
    200
    50
    G2
    200
    八、凱斯特牌自由浮球式蒸汽疏水閥主要外形尺寸：
    型號（DN）
    公稱通徑
    公稱壓力PN（MPa）
    外形尺寸
    L
    D
    D1
    D2
    f
    d
    Z-Φd
    CS41H-16/25-3NL
    15
    1.6
    2.5
    160
    95
    65
    45
    2
    14
    4-14
    20
    160
    105
    75
    55
    2
    14
    4-14
    25
    160
    115
    85
    65
    2
    14
    4-14
    32
    250
    140
    100
    78
    2
    16
    4-18
    40
    250
    150
    110
    85
    3
    16
    4-18
    50
    250
    165
    125
    100
    3
    16
    4-18
    訂貨須知：
    一、①自由浮球式蒸汽疏水閥產品名稱與型號②自由浮球式蒸汽疏水閥口徑③自由浮球式蒸汽疏水閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的自由浮球式蒸汽疏水閥型號，請按自由浮球式蒸汽疏水閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
