H82Y高壓卡箍式止回閥

- 產品型號:
- H82Y
- 產品口徑:
- 25-100mm
- 產品壓力:
- 16.0-35.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、H82Y高壓卡箍式止回閥詳細資料：

產品名稱：高壓卡箍式止回閥、高壓快裝止回閥

產品型號： H82Y

產品簡介：H82Y高壓卡箍式止回閥該系列閥門是用于介質壓力≥45MPa，介質溫度≤120℃油田上的水、油、天然氣等管線上，以防介質逆流。

工作原理：

高壓卡箍式止回閥采用不銹鋼材料制成的高硬度閥瓣，相配合的是較高硬度的不銹鋼閥座，采用面接觸密封，密封性能可靠，經久耐用。目前生產的系列產品廣泛用于石油、化工、天然氣、冶金、化纖、造紙、城建、等領域。同時還能根據客戶的需要提供碳鋼、不銹鋼、耐熱鋼及合金鋼等不同材質的閥門產品。

產品特點：

1、上、下閥體用螺紋連接。成流線造型，造型美觀。

2、閥門閥瓣、閥座密封面堆焊司太立合金，高硬度經久耐用，永不磨損。

3、內部結構彈簧加載直通式，閥門在開啟和關閉中無噪音，流體運動方向改變小，壓力損失少，減少水錘，經濟節能。

4、制造和驗收條件按JB450的規定。（嚴格按標準生產）

5、可直通或立式安裝（安裝方便）

6、適用于壓力為10-40MPa的管道，密封性能可靠，經久耐用。

7、廣泛應用于石油、水電、煤礦、化工等行業的理想產品。

設計標準：

閥門制造：GB12235-1994

閥門試驗: GB/T13927-1992

二、H82Y高壓卡箍式止回閥主要性能規范：

公稱壓力（MPa）	16.0	20.0	25.0	35.0
殼體試驗壓力（MPa）	24.0	30.0	37.5	52.5
密封試驗壓力（MPa）	17.6	22.0	27.5	38.5
適用介質	水、油品等非腐蝕性介質
適用溫度	-29℃-120℃

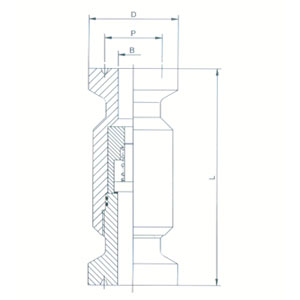

三、H82Y高壓卡箍式止回閥主要外形及連接尺寸Main external and connecting dimensions

公稱壓力（MPa）	公稱通徑	尺寸
公稱壓力（MPa）	公稱通徑	B	P	D	L
16.0 20.0	25	22	50.80	80	210
	32	28	60.32	80	210
	40	35	68.28	100	230
	50	47	88.8	120	279
	65	57	88.8	120	250
	80	73	107.95	170	380
	100	98	123.82	170	430
25.0 35.0	25	22	50.80	80	210
	32	28	60.32	80	210
	40	35	68.28	100	230
	50	47	88.8	120	279
	65	57	88.8	120	250
	80	70	107.95	170	380
	100	92	123.82	170	430

訂貨須知：
一、①高壓卡箍式止回閥產品名稱與型號②高壓卡箍式止回閥口徑③高壓卡箍式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特閥門高壓卡箍式止回閥型號，請按高壓卡箍式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
